蕪湖地暖回填不同種類在強度上有何差異？
信息來源：www.pvzj.cn 發(fā)布時間：2025.06.09
蕪湖地暖回填材料的強度差異主要取決于材料配比、骨料類型及施工工藝，常見種類包括水泥砂漿、豆石混凝土、自流平砂漿和輕質材料等，其強度表現對地暖系統(tǒng)的耐久性和傳熱效率有直接影響。
1. **水泥砂漿**
傳統(tǒng)水泥砂漿（水泥：砂=1:3）抗壓強度約為15-20MPa（C15-C20），但收縮率較高（0.2%-0.3%），易因溫度變化產生細微裂紋。砂粒粒徑不均會降低密實度，長期使用可能出現局部空鼓。
2. **豆石混凝土**
采用5-12mm圓潤豆石替代碎石，配合水泥、中砂（配比1:2:3），強度可達20-25MPa（C20-C25）。豆石表面光滑的特性減少骨料摩擦，提升流動性，使回填層孔隙率降低至5%以下，抗裂性能優(yōu)于普通砂漿。

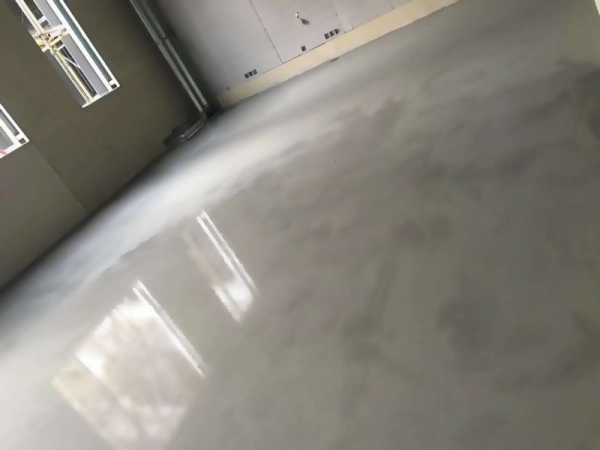

3. **自流平砂漿**
添加可再分散乳膠粉（摻量1.5%-2%）和減水劑的材料，抗壓強度達25-30MPa（C25-C30），流動度≥130mm，硬化后收縮率僅0.05%。其微膨脹特性可主動填充地暖管縫隙，特別適合≤50mm的薄層施工。
4. **輕質材料**
陶?；炷粒芏?600kg/m3）強度約15-18MPa，珍珠巖砂漿強度僅8-12MPa。雖能降低樓板荷載30%，但抗壓強度顯著下降，需配合加強網格布使用。
實際應用中，豆石混凝土綜合優(yōu)，每立方米成本約400-500元；自流平砂漿單價較高（60-80元/㎡），但可節(jié)省3-5天工期。施工時需控制水灰比≤0.5，養(yǎng)護周期不少于7天，環(huán)境溫度＞5℃。蕪湖地區(qū)冬季施工建議添加早強劑，避免強度發(fā)展滯后導致面層開裂。
上一條：薄層自流平有哪些主要的物理特性？
下一條：蕪湖自流平的粘結力是如何形成的？
